Wózek wędzarniczy typu Z czy H? Jak dobrać konstrukcję, żeby nie stracić wydajności wędzarni

Zły wybór między konstrukcją Z a H to nie kwestia gustu — to realny wpływ na liczbę cykli wędzenia dziennie i na koszty serwisu. Sprawdź, którą konstrukcję wybrać do swojej wędzarni.

Spis treści

• Dwie filozofie transportu wewnętrznego w wędzarni
• Konstrukcja Z — kiedy sprawdza się najlepiej
• Konstrukcja H — kiedy warto dopłacić
• Stal nierdzewna a higiena procesu wędzenia i parzenia
• Na co patrzeć przy zakupie — pytania do producenta
• Dlaczego Tracz — przewaga producenta z Wrocławia

1. Dwie filozofie transportu wewnętrznego w wędzarni

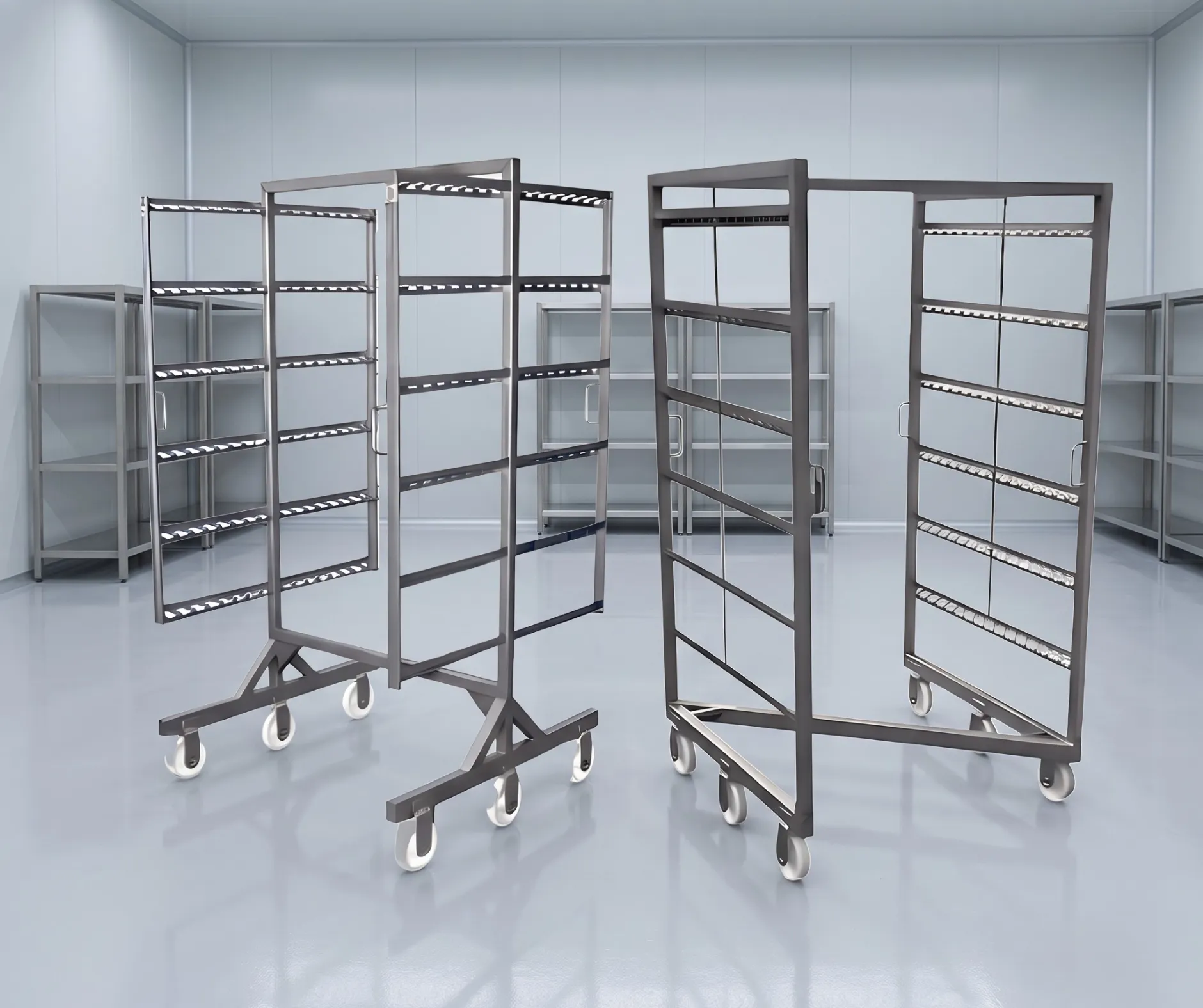

Na halach produkcyjnych zakładów przetwórstwa mięsnego funkcjonują dwie podstawowe koncepcje wózków na kije wędzarnicze: typ Z i typ H. Nazwy pochodzą od kształtu bocznej ramy nośnej, widocznego z profilu — i to właśnie ten kształt decyduje o stabilności, pojemności oraz sposobie, w jaki wózek zachowuje się pod pełnym obciążeniem podczas przejazdu przez komorę wędzarniczą.

Wybór między nimi nie powinien być przypadkowy. To decyzja, która wpływa na to, ile cykli wędzenia zmieści się w zmianie roboczej, jak szybko personel będzie w stanie załadować i rozładować wózek, oraz jak długo konstrukcja wytrzyma bez odkształceń przy stałej ekspozycji na wysoką temperaturę i wilgoć.

2. Konstrukcja Z — kiedy sprawdza się najlepiej

Rama typu Z ma mniej rozbudowaną, bardziej ażurową geometrię. Dzięki temu wózek jest lżejszy, łatwiej się nim manewruje w ciasnych przejściach między liniami produkcyjnymi, a jego niższa masa własna przekłada się na mniejsze obciążenie kół i szybszy transport między stanowiskami.

Ta lekkość ma jednak swoją cenę: konstrukcja Z sprawdza się najlepiej przy lżejszym wsadzie — cienkich kiełbaskach, wyrobach o niższej gramaturze na kij. Przy pełnym, ciężkim załadunku (np. szynki, wędzonki o dużej średnicy) rama typu Z jest bardziej podatna na skręcenia i odkształcenia w trakcie wielu cykli grzania i chłodzenia.

3. Konstrukcja H — kiedy warto dopłacić

Rama typu H ma dodatkowe elementy usztywniające między słupkami nośnymi, co znacząco zwiększa sztywność skrętną całej konstrukcji. To przekłada się na dwie praktyczne korzyści:

• Stabilność przy pełnym obciążeniu — wózek nie „pracuje” pod ciężarem, co ma znaczenie zarówno dla bezpieczeństwa operatora, jak i dla równomierności wędzenia (produkty nie przemieszczają się względem siebie).
• Dłuższa żywotność w cyklu termicznym — dodatkowe usztywnienia lepiej znoszą powtarzalne rozszerzanie i kurczenie się metalu przy zmianach temperatury w komorze.

Kosztem jest zwykle nieco większa masa własna wózka i wyższa cena zakupu. W praktyce typ H rekomendowany jest do cięższego wsadu i do zakładów pracujących w trybie ciągłym, gdzie wózek wykonuje wiele cykli dziennie przez lata.

4. Stal nierdzewna a higiena procesu wędzenia i parzenia

Niezależnie od wybranej geometrii, materiał konstrukcyjny pozostaje kluczowy. Wózek wędzarniczy pracuje w środowisku łączącym wysoką temperaturę, dym, kondensującą wilgoć oraz częste mycie pod ciśnieniem — to jedne z najbardziej wymagających warunków eksploatacyjnych w całym zakładzie.

Stal nierdzewna, w przeciwieństwie do materiałów pokrywanych powłokami czy stali czarnej, nie wymaga odnawiania zabezpieczenia antykorozyjnego i zachowuje gładką, niską porowatość powierzchni nawet po latach cykli myjących. To bezpośrednio przekłada się na:

• łatwiejszą i szybszą dezynfekcję między partiami produkcyjnymi,
• brak ognisk korozji, które mogłyby stać się siedliskiem drobnoustrojów,
• zgodność z wymogami systemów zarządzania bezpieczeństwem żywności (HACCP).

5. Na co patrzeć przy zakupie — pytania do producenta

Zanim złożysz zamówienie, warto zapytać dostawcę wprost:

• Jaka jest deklarowana nośność wózka i czy została zweryfikowana przy pełnym załadunku, a nie tylko teoretycznie?
• Czy konstrukcja jest w całości spawana, czy częściowo skręcana — spawy ciągłe są mniej podatne na gromadzenie zabrudzeń w szczelinach?
• Czy koła są dobrane do temperatury pracy panującej w Twojej komorze wędzarniczej?
• Czy producent oferuje wersję dostosowaną do Twoich istniejących kijów i rozstawu w komorze, czy tylko wymiary standardowe?

6. Dlaczego Tracz — przewaga producenta z Wrocławia

P.P.H.U. Tracz projektuje i wykonuje wózki wędzarnicze zarówno w konstrukcji Z, jak i H, dopasowane do realnego obciążenia i rytmu pracy konkretnego zakładu — a nie tylko do katalogowych wymiarów. Jako producent, a nie pośrednik, jesteśmy w stanie zmodyfikować geometrię ramy, rozstaw kijów czy typ kół pod istniejącą infrastrukturę klienta.

Od 1987 roku dostarczamy rozwiązania transportu wewnętrznego ze stali nierdzewnej dla masarni, rzeźni i zakładów przetwórstwa spożywczego w Polsce, Europie i Ameryce Północnej.

Potrzebujesz doradztwa, którą konstrukcję wybrać do swojej linii wędzenia? Skontaktuj się z naszym zespołem inżynierskim.
